ОСНОВНІ ТЕХНІЧНІ ДАНІ
| Найменування параметри | Значення |
| Зовнішній діаметр труби, що приєднується, мм | Ø42±0,4 |
| Діаметр умовний, Dу, мм | 32 |
| Тиск робочий, Рр, МПа (кгс/см2) | 1,0±0,02 (10±0,2) |
| Робоче середовище | Стисне повітря |
| Температура навколишнього середовища, проС | Від мінус 55 до 60 |
| Приєднувальні розміри | G 1½ – В
Ø 42,5 |
| Габаритні розміри, мм | (306±5,0)х(94±1,4)х(145±2,0) |
| Пропуск середовища в затворі, див3/хв., не більше | Не допускається |
| Маса, кг, не більше | 4,5 |
| МАТЕРІАЛ ОСНОВНИХ ДЕТАЛЕЙ | |
| Найменування деталі | Марка матеріалу |
| Корпус, штуцер | СЧ 20 |
| Клапан, кривошип | Сталь 15 |
| Ущільнення в затворі | Гума |
ГАРАНТІЇ ВИРОБНИКА (ПОСТАЧАЛЬНИКА)
Гарантійний термін експлуатації крана – 4 роки, але не більше ніж 5 років з моменту виготовлення.
Гарантійний термін зберігання крана без переконсервації – один рік.
Підприємство-виробник гарантує відповідність кранів вимогам цих ТУ за дотримання споживачем умов транспортування, зберігання та експлуатації.
СВІДЧЕННЯ ПРО КОНСЕРВАЦІЮ ТА УПАКОВКУ

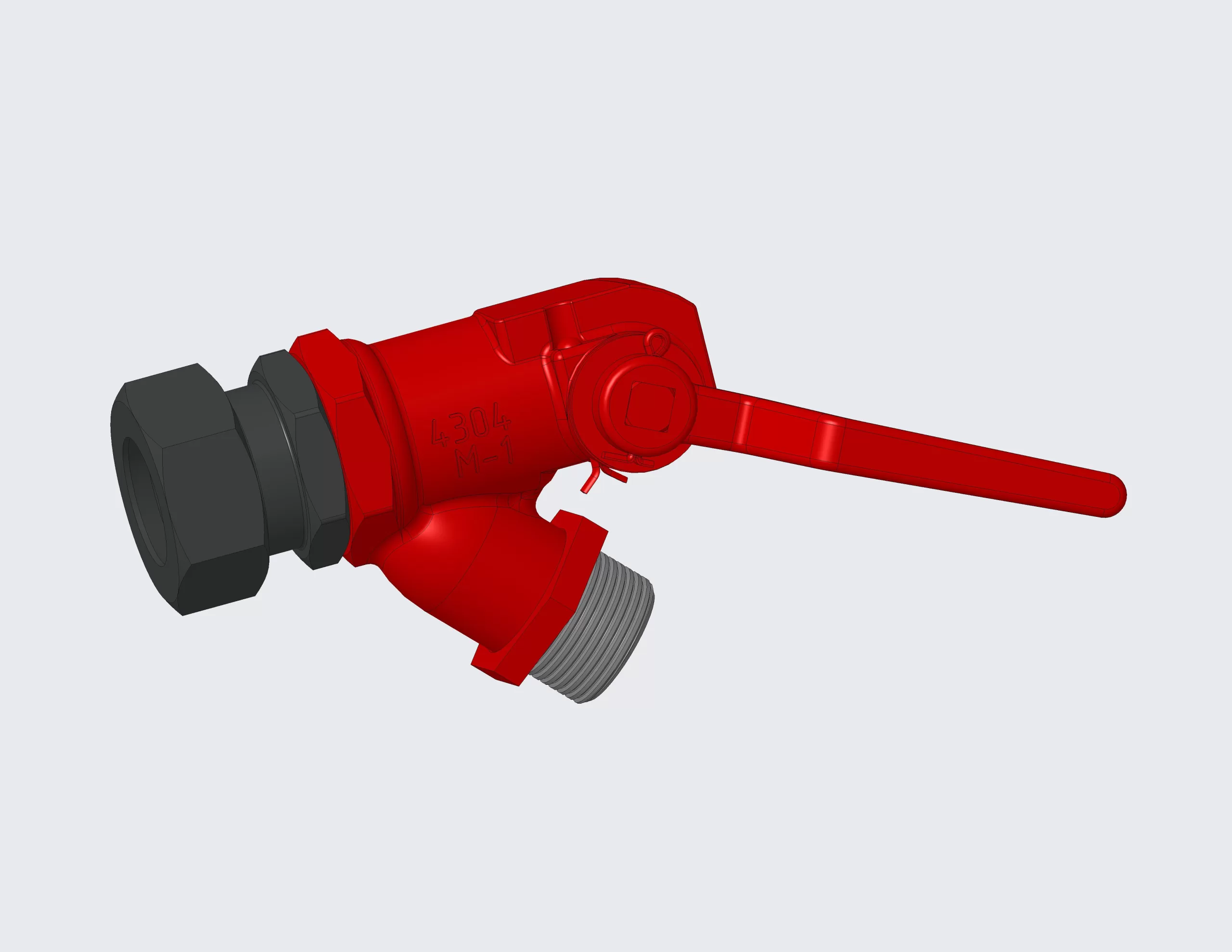

Кран кінцевий 4304М-1 ТУ У З5.2-32602434-020:2005 законсервований, з терміном дії консервації 1 рік з дати виготовлення, та упакований за вимогами, що передбачені чинною технічною документацією.
ПОБАЧЕННЯ ПРО ПРИЙМАННЯ
Кран кінцевий 4304М-1 виготовлений та прийнятий відповідно до вимог ТУ У З5.2-32602434-020:2005 «Крани кінцеві. Технічні умови» та визнаний придатним до експлуатації.
