ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
| Наименование параметра | Значение |
| Вид действия | Одинарного (подача воздуха с одной стороны) |
| Давление рабочее, МПа (кгс/см2) | 0,6 (6,0) |
| Температура окружающей среды, оС | От минус 60 до плюс 50 |
| Рабочая среда | Сжатый воздух |
| Диаметр цилиндра внутренний, мм | Ø 685,5 |
| Рабочий ход, мм | 832 |
| Габаритные размеры, мм | 1314х1046хØ780 |
| Масса, кг, не более | 515 |
| Изготовление и поставка | Чертеж 1155.07.150 |
| Особые отметки | |
| МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ | |
| Наименование деталей | Марка материала |
| Поршень | Чугун СЧ 20 |
| Обечайка, крышка | Ст.3пс5 |
| Шток | Сталь 35 |
| Днище | 09Г2С-12 |
| Манжеты | Резина |
СРОКИ СЛУЖБЫ И ХРАНЕНИЯ, ГАРАНТИИ ИЗГОТОВИТЕЛЯ (ПОСТАВЩИКА)
Срок службы цилиндра разгрузки до списания согласно сроку службы вагона.
Указанный срок службы действительный при соблюдении потребителем требовании действующей эксплуатационной документации.
Гарантийный срок службы цилиндра разгрузки 2 года с момента изготовления.
КОНСЕРВАЦИЯ
Вариант защиты ВЗ-1 по ГОСТ 9.014-78
Срок консервации – 1 год.
СВЕДЕНИЯ ОБ УПАКОВКЕ
Согласно договору с потребителем (заказчиком)
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

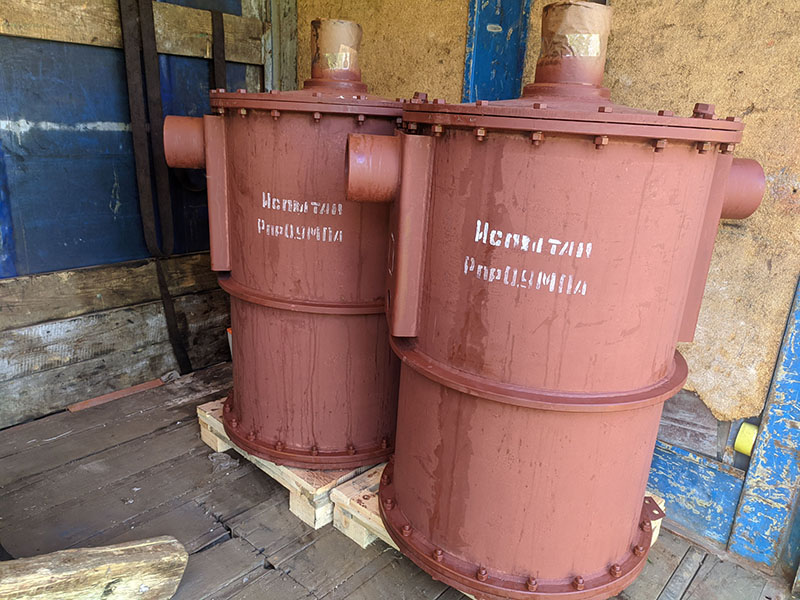

Цилиндр разгрузки одинарного действия изготовлен и испытан в соответствии с требованиями чертежа 1155.07.150, корпус испытан гидравлическим давлением Рпр 0,9 МПа (9,0 кгс/см2) и признан годным к эксплуатации.
